自清洗过滤器

一、简介

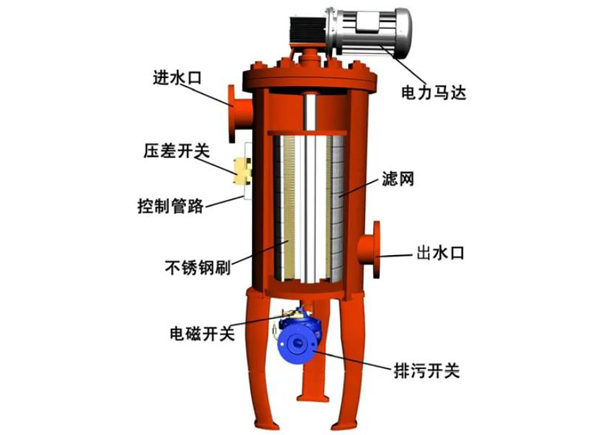

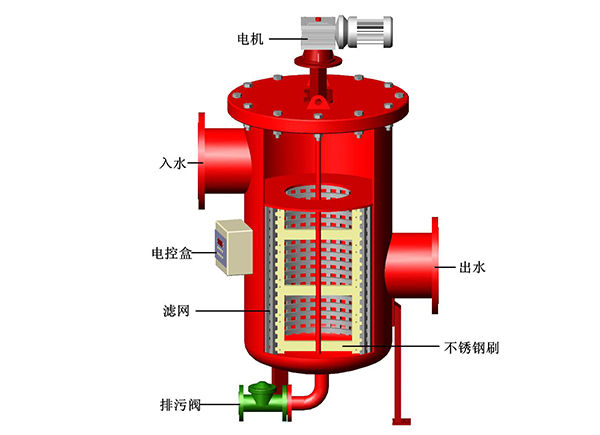

自清洗过滤器是在水处理行业应用比较广泛的设备，其简单的设计以及良好的性能使污水达到最佳的过滤效果。主要组件有：电机、电控箱、控制管路、主管组件、滤芯组件、316L不锈钢刷、框架组件、传动轴、进出口连接法兰等。　自清洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点，具有对原水进行过滤并自动对滤芯进行清洗排污的功能，且清洗排污时系统不间断供水，可以监控过滤器的工作状态，自动化程度很高。覆盖了由10um到3000um的各种过滤精度的需求。

自清洗过滤器，运行及控制不需外接任何能源就可以自动清洗过滤，自动排污。反冲洗期间不断流，清洗过滤周期可以调节，自清洗过滤时间默认为10-60/s，清洗过滤损失水量只占过滤水量的0.08－0.6%；过滤精度可达10-3000 微米；工作压力可达1.0-1.6Mpa；单台流量：4-4160m³/h。可立式、卧式、倒置任意方向任意位置安装。

二、作用
    自清洗过滤器是一种利用滤网直接拦截液体中的杂质，漂浮物，颗粒物等，同时降低水的浊度，减少污垢，同时保障后面设备正常工作及使用寿命的精密设备，它具有可自动排污的特点。可用于工业、农业、市政电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸等各行各业水过滤。

三、工作原理
在过滤过程中，细滤网的内层杂质逐渐堆积，它的内外两侧就形成了一个压差。当这个压差达到预设值时，将开始自动清洗过程：排污阀打开，主管组件的水力马达室和水力缸释放压力并将水排出；水力马达室及吸污管内的压力大幅下降，由于负压作用，通过吸嘴吸取细滤网内壁的污物，由水力马达流入水力马达室，由排污阀排出，形成一个吸污过程。当水流经水力马达时，带动吸污管进行旋转，由水力缸活塞带动吸污管作轴向运动，吸污器组件通过轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。整个清洗过程将持续数十秒。排污阀在清洗结束时关闭，增加的水压会使水力缸活塞回到其初始位置，过滤器开始准备下一个冲洗周期。在清洗过程中，过滤机正常的过滤工作不间断。

反冲洗能自动进行的原理：前面说过，反冲洗是靠液压阀打开和液压缸活塞的动作来实现的，而这些都是通过反冲洗控制器来控制的。反冲洗控制器根据从过滤器进、出口传过来的压差值能准确控制液压阀和液压缸，而控制器的动力来自于管线自身的压力。

自清洗过滤器特性：进行反冲洗时不间断供水，整个反冲洗是以吸嘴净滤网每一点这样的方式实现的。反冲洗时只是吸嘴与细滤网之间很小的局域压力发生变化，而收集器与液压缸的动作也不影响正常的供水。同时，在进行反冲洗时所消耗的水量很少，以流量为300m3/h．的过滤器为例：其反冲洗流量为35—40m3/h，反冲洗时间为7—15秒，反冲洗水量为80—160L。

四、方案选择
为了达到最佳的过滤效果，同时最大限度地满足用户省水、省电、省人工的要求，请咨询迪恩水处理！技术将凭借其专业知识、丰富的市场经验，以及严谨的科学态度，为您做出最佳选择。过滤器选型的时候，请考虑以下因素：

1.处理水量；

2.系统的管道压力；

3.用户要求的过滤精度；

4.过滤杂质中悬浮物浓度；

5.过滤介质的有关物理，化学性质；

6.特殊用途自清洗过滤器。

可以根据用户需求设计，生产各种压力范围的过滤器；经过特殊的工艺生产温度高达95C以上的过滤器，对需要在寒冷条件下工作的过滤器，将采用特殊的过滤控制系统；针对海水腐蚀性强的特点，选用镍，钛合金等特殊材料，并对过滤器进行特殊的加工处理；可以根据用户具体工况，要求，提供有针对性的解决方案

过滤器选型的时候，要考虑以下因素：

1.处理水量；

2.系统的管道压力；

3.用户要求的过滤精度；

4.过滤杂质中悬浮物浓度；

5.过滤介质的有关物理，化学性质。

五、制造工艺

1.领先的产品结构功能设计，结构紧凑，独创的滤壳整体成型、加工技术，避免钢制滤壳焊接造成的各种滴漏；

2.高强度球墨铸铁材料防腐性能极佳，延长了产品的使用寿命；

3.专有的滤芯设计制造技术，高精度滤芯永不磨损,压力检验永不变形，出厂精度测试满足用户要求；

4.粗、细滤网均采用不锈钢焊接网，筛板和筛网组成内外双层结构；由于对滤芯采用主动清洗方式，因而增强了其抗干扰能力，清洗彻底，特别适宜较差的水质条件。
